大跨度及空间钢结构安装方法

[复制链接]

12

主题

12

帖子

58

积分

初级媒体人

Rank: 2

积分
58
发表于 2021-10-11 16:03 | 显示全部楼层 |阅读模式
滑移工法是大跨度及空间钢结构常用的方法,一般可分:结构滑移法、支承滑移法两种形式。其施工特点如下简述。


结构滑移法:其基本思路是将结构整体(或局部)先在具备拼装条件的场地组装成型,再利用滑移系统整体移位至设计位置的一种安装方法。采用这种安装技术,拼装场地和组装用机械设备可集中于一块相对固定的场地,与原位安装法相比,可减少临时支承与操作平台的措施用量,节约场地处理和管理成本。采用结构滑移法,其关键的考虑是结构直接在设计位置施工有难度,例如场外周边施工场地有限,跨内不能满足吊装设备的正常行走。这一工法的基本构成要素只是将"整体提升工法"中的地面组装、反力支承、整体提升置换为"横向移动",所以本质上与提升工法相同。


同时,采用此法至少应注意几个要点:结构支承处有利于铺设滑移轨道,滑移路线长,效率越高;滑移单元应为几何不变体系,滑移过程中有足够的刚度和稳定性,尽可能减少滑移时的抵抗力。当采用多点牵引来实现滑移时,为避免结构在滑移过程中发生扭转,牵引的同步性须得到控制,若难以保证,则应充分计算评估因牵引不同步给滑移单元造成的影响,必要时可为滑移单元进行临时加固。滑移单元在最后固定之前,结构在移动方向与其正交方向存在着"容易滑移"的趋势,因为与设计支承条件不同,要防止设计外(即滑移平面外)的变形,有必要采取防止"滑落"的对策,比如在两侧支承附近设置自平衡的刚性拉杆或柔性拉索。图片
此外,结构滑移法还包括两种不同的工艺:逐榀滑移、累积滑移。以桁架结构为例,简单说明两种工艺的区别。
逐榀滑移:将一榀或由若干榀组成的滑移单元从一端至设计位置,各滑移单元之间分别在高空进行连接,直接形成整体结构。
累积滑移:即将滑移单元在滑轨上只滑移一段(暂不移至设计位置),待连接好下一单元后再滑移一段距离,如此反复,逐榀积累,直至将各榀单元推至设计位置。
总的来说,在大跨度及空间钢结构的安装方法中,当无法设置临时支承或使用安装吊车的条件不好,即直接在建筑物位置施工有问题时,结构滑移工法可作为解决方案之一。


支承滑移法:是在结构的设计基础搭设支承架,以给结构在原位安装提供支承和操作平台,待该部分结构安装完成后,支承滑移即与已装毕的结构脱离。这样就为相邻结构的原位安装创造了条件,如此循环,直至结构完成整体安装。

由此可见,与结构滑移法不同,支承滑移法可总结为"结构不滑而支承机构滑",而结构滑移法则是"结构滑而支承机构不滑"。采用支承滑移法时,支承构架的设计除满足常规的整体及局部稳定外,还要考虑水平动荷载(启动及刹车作用引起的水平惯性力),必要时可增设大斜撑以提高其抗侧刚度。

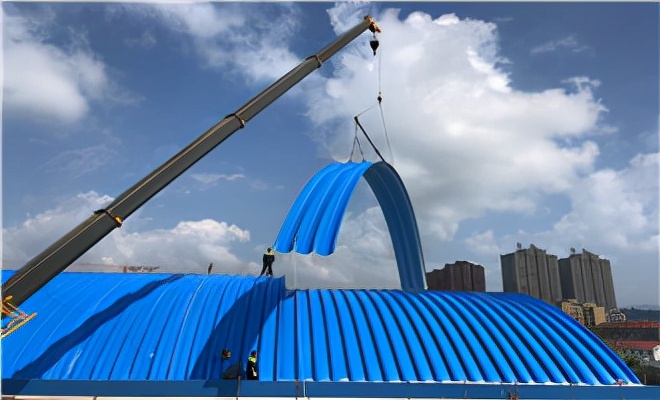

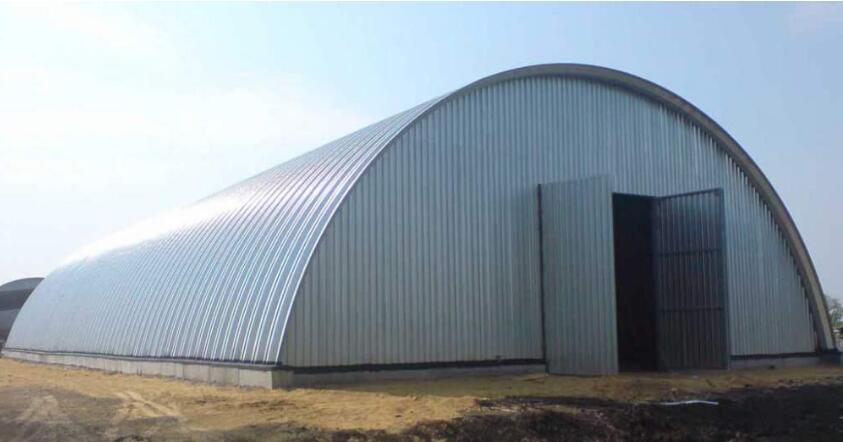

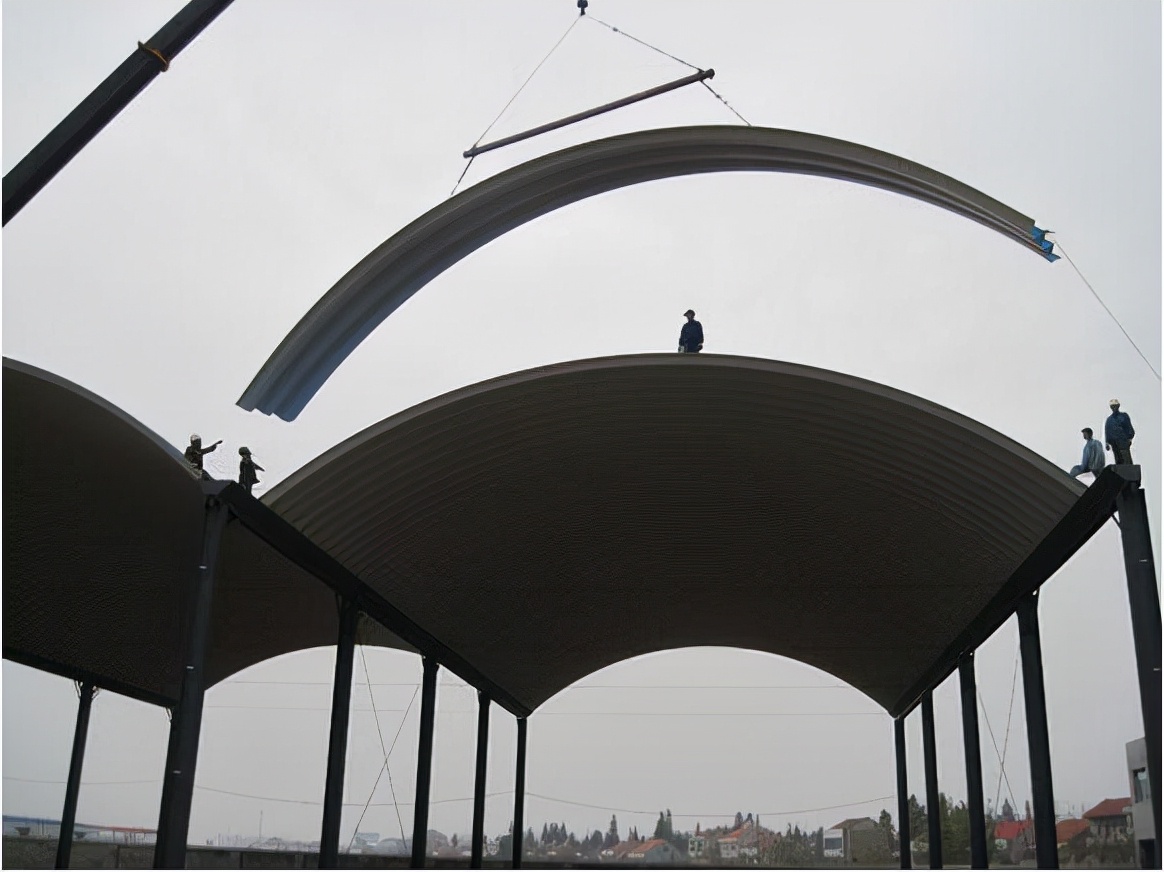

湖南银河钢结构工程有限责任公司主要从事网架、网壳、复杂钢结构、标准化轻钢结构、模块化装配式混凝土结构、拱形波纹钢屋盖、普通钢结构、玻璃幕墙和结构加固的设计、生产和安装,公司具有二级钢结构工程、二级建筑幕墙工程和结构加固专业承包资质。公司现有员工120人,位于湖南省长沙市芙蓉区,拥有面积达10000m2的钢结构制作基地,年加工能力达10万吨;拥有面积达5000m2的低层装配式混凝土结构生产基地,年生产预制件达2000m2;拥有拱形波纹钢屋盖的专有成型设备,每年可完成30万m2拱形波纹钢屋盖的制作和安装。公司还拥有PKPM、3D3S、SAP2000、ABAQUS等多tao国内外钢结构设计计算和深化软件,为技术人员独立完成各种复杂钢结构和装配式混凝土结构的设计、制作与安装提供了方便。满足了市场和客户日益增长的需求,咨询电话13487589558(同微信)
